隔離型有源 PFC 離線式 LED 控制器可采用 TRIAC 進行調光且無需光耦合器

凌力爾特公司 (Linear Technology Corporation) 推出具備有源功率因數校正 (PFC) 的隔離型 LED 控制器 LT3799，該器件專為 90VAC 至 265VAC 的通用輸入范圍來驅動 LED 而設計。LT3799 專門針對那些需要 4W 至 100W+ LED 功率的 LED 應用而優化，并且與標準的 TRIAC 壁式調光器相兼容。LT3799 的獨特電流檢測方案可將一個經過良好調節的電流輸送至副端，而無需采用光耦合器。這不僅降低了成本，而且還改善了可靠性。該器件的單級 PFC 穩壓器設計所需的外部組件極少。此外，其耐熱增強型 MSOP-16E 封裝確保為離線式 LED 應用提供簡單和占板面積緊湊的解決方案。

LT3799 提供超過 86% 的效率，從而在大多數應用中無需 LED 驅動器 IC 有外部散熱措施。特殊的內部電路提供高達 0.977 的有源PFC，從而非常容易地滿足了美國能源部的行業要求，同時還符合 IEC 61000-3-2 Class C 照明設備諧波要求。LT3799 可與標準壁式 TRIAC 調光器一起使用，而不會有任何可見閃爍。就種類繁多的 LED 應用而言，開路和短路 LED 保護確保了長期可靠性。

LT3799EMSE 采用耐熱增強型 16 引腳 MSOP 封裝，以 1,000 片為單位批量購買，每片價格為 2.25 美元，有現貨供應。擴展溫度版本或“I”級版本 LT3799IMSE 也有現貨供應，千片批購價為每片 2.59 美元。如需更多信息，請登錄 www.linear.com.cn 。

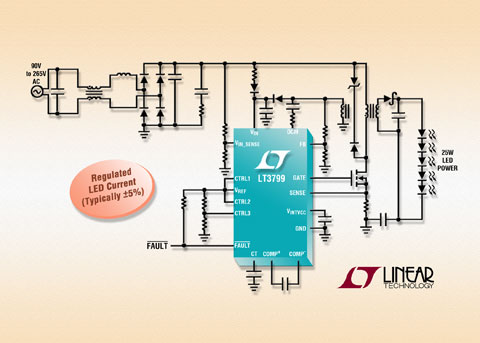

隔離型有源 PFC 離線式 LED 控制器

性能概要：LT3799

• 外部組件數量較少的隔離型 PFC LED 驅動器
• V_IN 和 V_OUT 僅受外部組件限制
• 可與標準 TRIAC 調光器一起使用
• 有源功率因數校正
• 低諧波含量
• 無需光耦合器
• 準確 (±5%) 調節的 LED 電流
• 開路和短路 LED 電路保護
• 耐熱增強型 16 引線 MSOP 封裝
