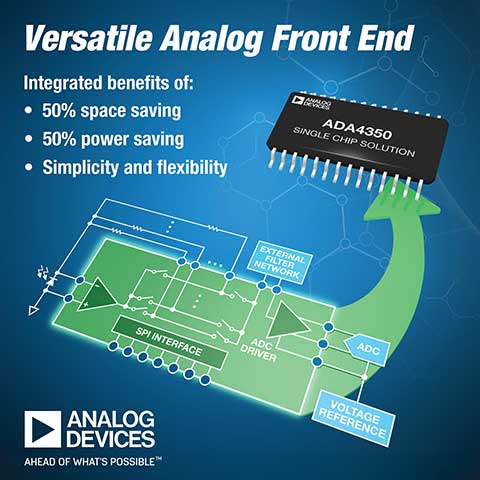

Analog Devices, Inc. (ADI)，全球領先的高性能信號處理解決方案供應商，近日推出集成ADC驅動器的FET輸入AFE（模擬前端）ADA4350，用于與電流模式傳感器（如光電二極管）和高輸出阻抗電壓傳感器直接接口。ADA4350在單個封裝中集成FET輸入放大器、開關網絡和ADC驅動器，相比分立方案，它可以簡化設計，降低功耗，PCB尺寸縮小50%以上。



ADA4350在低頻時的噪聲很低，10 Hz時噪聲為90 nV/√Hz，100 kHz時的寬帶噪聲為5 nV/√Hz，傳感器輸出的信噪比得以較大化。集成增益開關支持寬動態范圍測量，可測量光子或電子等非常小的敏感信號。利用ADA4350的片內編程能力，設計人員可以選擇優化的外部反饋元件。只需一個芯片，便可將單端或差分傳感器電流或電壓信號轉換為高速、低噪聲、單端或差分輸出電壓。

• 下載數據手冊、查看產品頁面和申請樣片：http://www.analog.com/pr150514/ada4350

• 訂購ADA4350評估板：http://www.analog.com/pr150514/eval-ada4350

• 讓ADI中文技術論壇EngineerZone®上的ADI工程師給您答疑解惑：https://ezchina.analog.com/community/data-converters

• 更多有關產品信息，請致電亞洲技術支持中心：400 6100 006, 或發送郵件至 china.support@analog.com ， 也可點擊ADI官方微博http://weibo.com/analogdevices ，或通過手機登錄m. analog.com 或 www.analog.com了解較新產品等信息。

• 更多ADI產品及應用視頻，請訪問：http://videos.analog.com/category/chinese/

在分析測量應用中，可能需要監控強度范圍達數十dB的光信號。這就需要多種增益切換網絡，它們常常包含多個外部放大器和模擬開關，導致系統出現誤差的可能性加大。ADA4350集成了開關網絡和輸入放大器，漏電流極小，并且允許開關網絡較多選擇六個外部可配置的反饋網絡。在測試與測量系統中，無論用戶如何調整儀器的輸入范圍，所有增益水平下都必須保持同樣高的測量精度。ADA4350具有高阻抗/低Ib輸入放大器和串行端口控制的開關網絡，因而非常適合測量較寬動態范圍的信號。該器件還能縮小PCB尺寸，同時大幅增加通道數，而不會產生熱密度限制問題。

ADA4350 FET輸入AFE特性

• 低噪聲、低輸入偏置電流FET輸入放大器

o 90 nV/√Hz (10 Hz)

o 5 nV/√Hz (100 Hz)

• 集成增益開關

o 開關漏電流：± 1 pA（典型值）

• 集成ADC驅動器

o 差分和單端模式

報價、供貨與配套產品

產品 產品供貨 千片訂量報價 封裝

ADA4350 現在 5.73美元/片 28引腳TSSOP

ADA4350的配套器件包括PULSAR®差分ADC AD7960、基準電壓源ADR4540以及線性穩壓器ADP7118和ADP7182。
