超遠覆蓋——滿足大范圍通信要求
    該設備具有長距離傳輸，不怕遮擋等性能，傳輸距離單跳較遠可達40公里，如果加中繼可傳300公里以上；并且，在高樓林立的市中心這種較復雜環境下，可實現非視距半徑高達6公里的聯網。

    支持高速度移動中傳輸——適合車載應用
     無線通信系統在高速運動中的多普勒效應，很多情況下對于通信的影響非常嚴重。只有采用先進的算法才能有效保證通信。
    MBW系統的通信設備允許收發兩端設備高速相對運動。用戶反饋的實際系統工作中的相對運動速度在180公里/時的時候，網絡通信仍然可以達到滿意效果。
    抗干擾能力強——保證通信的高穩定性
    該設備采用了專利擴頻技術，大大降低了干擾和噪聲的功率頻譜密度，從而大大提高了MBW系統的抗噪聲和抗多徑干擾的能力。
    組網方式靈活
    基于TCP/IP協議的IP包握手機制，不但可以實現點對點、點對多點、多點對多點、總線型、樹型、星型等靈活多樣組網方式，不同于一般常見的無線視頻傳輸設備。MBW設備構成的網絡，支持各種標準網絡軟件在其上運行，滿足部隊綜合指揮系統的需要。
    卓越的“穿透”能力
    MBW系統的通信設備具有卓越的“穿透”能力，能“穿透”建筑物，將連續的可靠的多媒體信息從室內傳到室外（或從室外傳到室內）。
四．技術解決方案

MBW系統支持多種技術解決方案，通過靈活的組網方案，可以滿足從單點無線監視到大規模全程無線覆蓋的不同應用需求。從拓撲結構上講，MBW系統的各種技術解決方案都是由點對點、點對多點、加中繼技術解決方案這三種較基本的組網方案構成；并且，由于設備完全兼容TCP/IP技術協議，可以在網絡的任何一個點接入通用的計算機網絡中，將無線網絡和有線網絡結合起來，構成綜合的網絡通信系統。

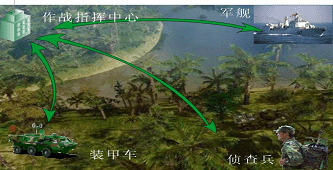

    點對點技術解決方案

    整個通信系統由一個中心站和一個遠端站兩部分組成；中心站就是一臺基地站，設置在指揮中心。遠端站可以是車載臺或單兵臺，遠端站選在軍事行動和突發性重大事件的現場。通過MBW系統把現場高清晰圖像、語音、數據等多媒體信息傳送給指揮中心；同時，指揮中心的語音命令、數據信息等通過本系統可以傳送到遠端站，實現信息雙向交流。

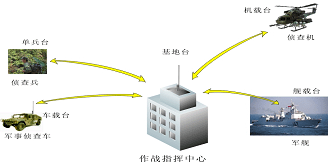

    點對多點技術解決方案

    為了同時實現對多個軍事行動和突發性的重大事件的現場情況實時監控、指揮、 調度，可以使用一點對多點技術解決方案。整個通信網絡由一個中心站和多個遠端站兩部分組成。中心站就是一臺基地站，設置在指揮中心；遠端站可以是多臺（較多可達15臺）車載臺或單兵臺。遠端站選在軍事行動和突發性重大事件的現場，通過MBW系統把現場高清晰圖像、語音、數據等多媒體信息傳送給指揮中心；同時，指揮中心的語音命令、數據信息等通過本系統可以傳送到各個遠端站，實現信息雙向傳送。
    通過將基地臺與軍隊或警方的專用計算機網絡連接，可以將多媒體（語音、圖像、數據）信息傳送給上一級的指揮中心、外部協同作戰單位、專家組，從而進一步實現遠程層層集中監控和“協同作戰”的功能。

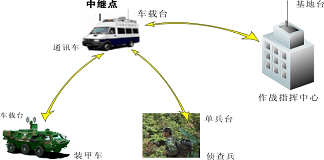

    加中繼技術解決方案

   為了達到更大的傳輸范圍，滿足用戶在大范圍條件下的實時無線寬帶多媒體通信，MBW可以用在中心站和遠端站之間設置中繼實現。
五．產品介紹
（一）MBW主要特點有：
1. 系統采用專利擴頻通信技術，可以工作在 350MHz 到 1500MHz 之間的客戶指定頻段，具有優異的抗干擾特性和保密特性。
2. 具有極佳的非視距傳輸特性和高速運動中穩定數據傳輸性能。單跳可以傳輸40 公里以上。
3. 系統兼容支持 TCP/IP 網絡協議，可以與各種現有的計算機網絡無縫連接。
4. 系統提供可達5Mbps 的傳輸數據帶寬。可以同時傳輸多路 MPEG2 和 MPEG4 的數字化圖像和聲音信號。系統同時支持 VOIP 功能，支持語音雙向傳輸。
5. 系統可傳輸并顯示 GPS 等衛星定位信息，不依賴公眾移動電話網。
6. 產品具有優異的繞射能力，穿墻能力，穿越障礙物能力，機動能力和隱蔽能力，可以廣泛適用于城市街道、樓群、鄉村、湖泊、海域、丘陵、叢林、山地（可達海拔 5000 米以上）等各種復雜環境下穩定可靠工作，實現高速運動（時速 >120 公里）下的寬帶數據傳輸。
7. 系統采用防水、防塵、防沖擊外殼，支持使用通用的蓄電池供電。系統低溫特性出眾（可在零下 40 度工作），非常適合各種戰爭條件和野外惡劣環境下工作。體積小，重量輕，方便隨身攜帶。
8. 系統組網方式靈活，易于擴展，系統結構可根據需要做多種安排。
9. 系統所有設備具有通用性和互換性，較大程度上減少了設備備份的成本。
（二）產品技術參數
  MBW202 單兵寬帶網絡電臺設備技術指標 (該設備圖片如下)

設備規格
型號 MBW202
射頻類型 專利擴頻技術
調制方式 OFDM, DQPSK, CCK
中心頻點 750MHz （可以根據要求接受定制，范圍在 350MHz~1500MHz ）
頻帶寬度 20MHz
工作模式 點對點，或者點對多點組網
視頻輸入 1 路， 75 歐姆
音頻輸入 1 路， 600 歐姆
音頻輸出 1 路， 600 歐姆
音視頻壓縮 MPEG4
以太網標準 IEEE802.3 / IEEE802.3u
以太網接口 3 個
接口標準 10Base-T ：專用電纜連接頭； 射頻： N 型陰座
傳輸速率 5Mbps （較大）
靈敏度 -95dBm @5Mbps
輸出功率 37dBm ( 較大 )
軟件支持 專用設備及網絡管理軟件工具包
電源輸入 AC 100V-240V 50/60Hz 2A (MAX) ，或 DC12V 10A (MAX)
蓄電池 12V10AH, 大容量鎘鎳密封堿性蓄電池組
電源輸出 12VDC@1A
智能充電 內置
保護裝置 保險絲，過流保護，過壓保護，欠壓保護等
工作環境 工作溫度： -40 ~ 60°C
存儲溫度： -50 ~ 80°C
濕度： 0 ％ ~90 ％，無冷凝
外形尺寸 325×400×190
重量 13.5kg
背負方式 迷彩背包
MBW202C 車載臺技術指標 (該設備圖片如下)

設備規格
型號 MBW202C
射頻類型 專利擴頻技術
調制方式 OFDM, DQPSK, CCK
中心頻點 750MHz （可以根據要求接受定制，范圍在 350MHz~1500MHz ）
頻帶寬度 20MHz
工作模式 點對點，或者點對多點組網
以太網標準 IEEE802.3 / IEEE802.3u
以太網接口 1 個
接口標準 10Base-T ：專用電纜連接頭； 射頻： N 型陰座
傳輸速率 5Mbps （較大）
靈敏度 -95dBm @5Mbps
輸出功率 37dBm ( 較大 )
軟件支持 專用設備及網絡管理軟件工具包
電源輸入 DC48V@2A (MAX)
工作環境 工作溫度： -40 ~ 70°C
存儲溫度： -50 ~ 80°C
濕度： 0 ％ ~100 ％
外形尺寸 270×270×150
重量 5.8kg
MBW202B 基地臺技術指標 (該設備 前/后面版 圖片如下)

設備規格
型號 MBW202B
射頻類型 專利擴頻技術
調制方式 OFDM, DQPSK, CCK
中心頻點 750MHz （可以根據要求接受定制，范圍在 350MHz~1500MHz ）
頻帶寬度 20MHz
工作模式 點對點，或者點對多點組網
以太網標準 IEEE802.3 / IEEE802.3u
以太網接口 1 個
接口標準 10Base-T ：專用電纜連接頭； 射頻： N 型陰座
傳輸速率 5Mbps （較大）
靈敏度 -95dBm @5Mbps
輸出功率 37dBm ( 較大 )
軟件支持 專用設備及網絡管理軟件工具包
電源輸入 DC48V @2A (MAX)
工作環境 工作溫度： -20 ~ 60°C
存儲溫度： -50 ~ 80°C
濕度： 0 ％ ~90 ％，無冷凝
外形尺寸 485×230×85
重量 4.8kg

配套天線技術指標
型號 MAT5 MAT10 MAT14
頻點 750MHz
帶寬 20MHz
天線增益 5.5dBi 10dBi 14dBi
電壓駐波比 ≤ 1.5
標稱阻抗 50 Ω
極化 垂直
較大功率 100W
接頭型號 N 型頭
長度 500mm 2600mm 4500mm
重量 180g 3500g 5200g
抗風強度 210kph
