45V 500mA LDO 具 25μVRMS 低噪聲、1MHz 時的 60dB PSRR、并可主動給輸出放電以保護負載

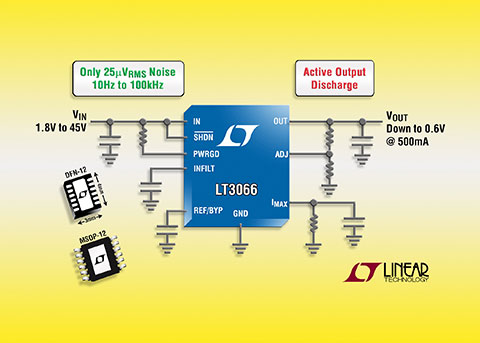

凌力爾特公司 (Linear Technology Corporation) 推出高壓、低噪聲、低壓差電壓線性穩壓器 LT3066，該器件提供精準的可編程電流限制、主動放電和電源良好標記功能，并改進了電源抑制比 (PSRR) 能力。LT3066 在滿負載時提供高達 500mA 的輸出電流，壓差電壓為 300mV。該器件包含一個內部下拉 NMOS，如果 SHDN 引腳為低電平或輸入電壓關斷，該下拉 NMOS 就給輸出電壓放電。在諸如高端成像傳感器等啟動和停機時需要電源調理的應用中，這種快速主動的輸出放電有助于保護負載。

LT3066 具有 1.8V 至 45V 的寬輸入電壓范圍，輸出電壓在 0.6V 至 19V 之間可調。單個 REF/BYP 引腳電容器允許在 10Hz 至 100kHz 帶寬內以僅為 25μVRMS 的低噪聲工作，還提供了基準軟啟動功能，從而防止在接通時輸出電壓過沖。輸出電壓容限非常準確，在整個電壓、負載和溫度變化范圍內的準確度為 ±2%。一個額外的 INFILT 引腳電容器在 20kHz 至 1MHz 頻率范圍內使 PSRR 改善了 15dB 至 20dB，同時 1MHz PSRR 達到了 60dB。

LT3066 可用體積非常小和低成本的 3.3μF 陶瓷輸出電容器工作，從而優化了穩定性和瞬態響應。該器件的 PWRGD 標記指示了輸出穩定狀態。用一個電阻器就可設定外部精準電流限制 (隨溫度變化為 ±10%)。此外，該器件的內部保護電路包括電池反向保護、電流反向保護、具折返的電流限制和熱限制。該器件具備寬輸入和輸出電壓范圍、快速瞬態響應、64μA (工作時) 和 <2μA (停機時) 的低靜態電流，非常適合工業電源、航空電子設備電源、汽車電源、電池供電系統和需要較佳運行時間的儀器、以及需要更廣泛保護的高可靠性電源。

LT3066 采用耐熱性能增強型 12 引線 3mm x 4mm DFN 和 12 引線 MSOP 封裝，兩種封裝的占板面積都很緊湊。E 級和 I 級版本有現貨供應，工作結溫范圍為 –40°C 至 +125°C。E 級版本的千片批購價為每片 2.00 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT3066。

性能概要：LT3066

• 輸出電流：500mA

• 壓差電壓：300mV

• 輸入電壓范圍：1.8V 至 45V

• 可編程精準電流限制：±10%

• 主動放電

• 電源良好標記

• 單個 INFILT 電容器使高頻 PSRR 改善 15dB 至 20dB

• 低噪聲：25μVRMS (10Hz 至 100kHz)

• 可調輸出電壓：0.6V 至 19V

• 單電容器軟啟動基準并降低輸出噪聲

• 輸出容限：在整個電壓、負載和溫度變化范圍內為 ±2%

• 采用低 ESR、陶瓷輸出電容器 (較小 3.3μF) 可保持穩定

• 折返電流限制保護

• 停機電流：<2μA

• 電池反向和熱限制保護

• 12 引線 3mm x 4mm DFN 和 12 引線 MSOP 封裝

本文給出的美國報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
