日前，德州儀器WEBENCH設計中心總監Jeff Perry在北京與媒體見面，介紹了其WEBENCH® 電源和放大器工具的較新進展。它們的確是創新的設計工具，能夠幫助工程師解決電源等設計的實際問題。他表示，對工程師來說，設計挑戰無處不在，WEBENCH工具可以讓設計的每一步都變得簡單，實現點對點選擇、設計和原型機制作。

用WEBENCH® 設計就這么簡單

Jeff Perry介紹說面對無處不在的模擬應用和設計挑戰，17年前，德州儀器（當時的美國國家半導體）開發了WEBENCH® 設計工具。它讓設計的每一步都變得簡單，從點對點選擇、設計到原型機制作。

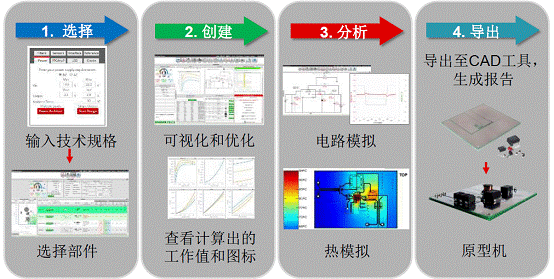

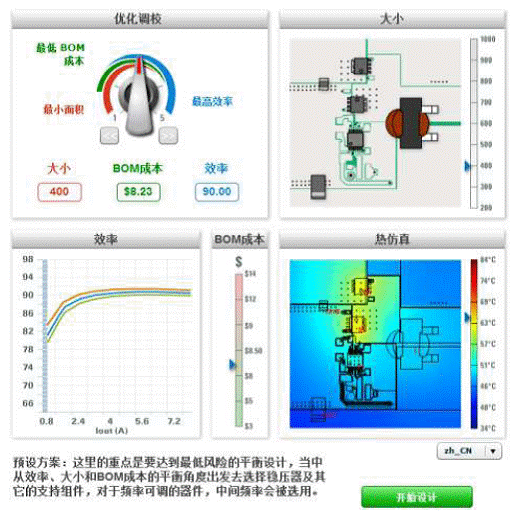

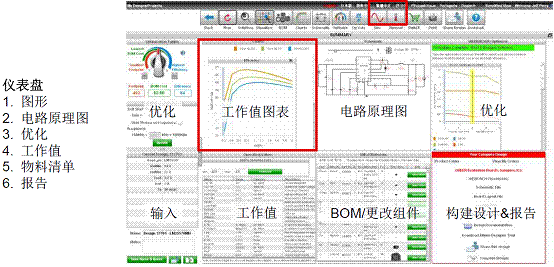

WEBENCH工具為什么可以節省寶貴時間？因為它只有4個步驟：選擇、設計、分析和導出。選擇時，要輸入設計參數并查看幾十款與需求相吻合的定制設計；采用Visualizer來比較替代方案，并針對性能、成本和占板面積來優化設計；客戶可從諸多定制設計方案（其采用了從一個價格和庫存信息每小時都在更新的大型組件庫中挑出的器件）中進行選擇。之后進行設計，看看哪款解決方案較適合自己的需求，并查看原理圖和組件，可以定制物料清單（BOM）及其特性，復查關鍵操作值，如效率和占空比；如果需要則進一步改善設計，設計參數每次變更都保持及時更新。然后是分析，利用內置的快速和簡易的SPICE仿真來分析電氣特性，采用一個簡單而強大的界面來研究電源的熱性能。較后立即將原理圖、電路板布局和仿真下載到CAD工具中；可以從較喜愛的供應商那里訂購自己的BOM組件；打印詳細PDF報告以供復查之用。

Jeff Perry表示，集17年建模和驗證經驗之大成，今天的WEBENCH® 設計工具已包括了用于電源和系統電源架構的電源設計工具；用于LED驅動設計和LED架構的LED設計工具；用于電容感測、電感感測、超聲波感測、傳感器模擬前端（AFE）的傳感器設計工具；濾波器設計與仿真的有源濾波器設計工具；計時環境設計的時鐘架構；高速接口設計與仿真的接口設計工具；以及放大器設計與仿真的放大器設計工具。

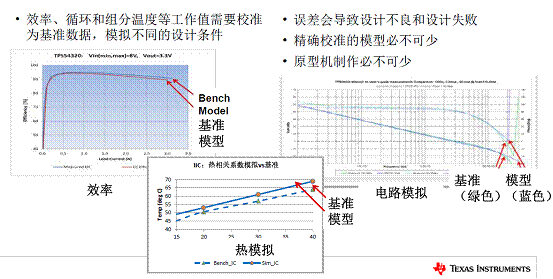

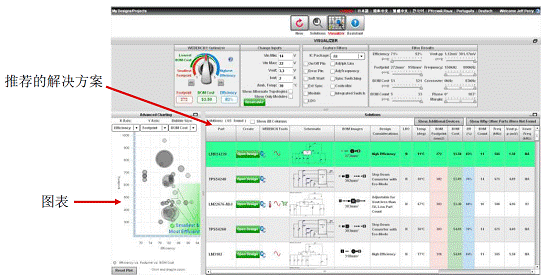

據介紹，WEBENCH® 工具套件包括WEBENCH架構、WEBENCH可視化編輯器和WEBENCH設計工具�？梢暬�編輯器可在數秒鐘內可計算出65個設計；創建和查看設計后，WEBENCH® 優化器可“導出較適合你的解決方案”；之后通過計算器和模型校準得出基準數據，模擬不同手機條件。

功能推陳出新，用戶不斷增加

Jeff Perry說，WEBENCH® 工具具有多語言功能，這使其在全球的使用量不斷增加，在中國WEBENCH工具深受中國工程師喜愛。隨著其新功能的推出，相信其用戶數還會大幅增加。

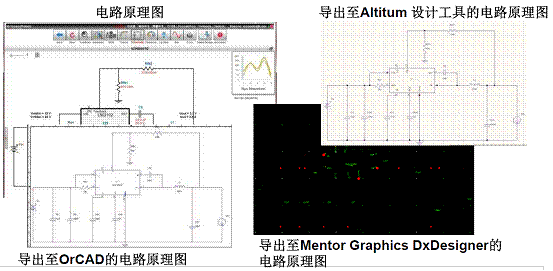

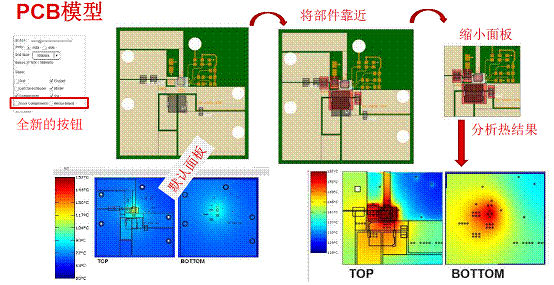

他隨即介紹了設計工具的新特性，包括熱編輯和PCB導出、高壓AC/DC和DC/DC電源設計、電源架構新特性；還將推出全新的放大器設計工具，以及改善的濾波器設計。WEBENCH® 還可導出PCB到CAD工具中，以CAD格式生成電路原理圖。

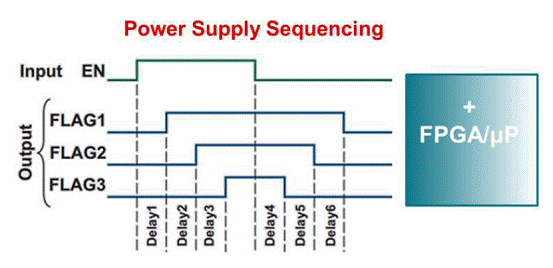

Jeff Perry稱，WEBENCH® 電源設計工具可以讓AC/DC電源設計簡單容易。隔離式AC/DC電源的典型應用包括：電池充電器、筆記本電腦適配器、消費類電子產品，但是反激式拓撲需要通過變壓器隔離，設計過程復雜、耗時。WEBENCH® 電源架構中增加了新功能測序和負載開關，可以實現電源樹系統的測序。負載開關可改善電源樹系統，例如在FPGA和微處理器的DDR終端中。

即將推出的全新WEBENCH® 放大器設計工具可從產品文件夾中訪問；選擇拓撲；選擇供電要求，包括公差；選擇VIN要求；選擇VOUT要求；點擊“打開設計”直接設計產品。目前已提供600多款產品。其支持功能包括仿真、仿真導出、PDF報告生成和設計共享等功能

設計選項卡允許圖形性能分析、性能值計算以及材料清單（BOM）等選擇，波形分析允許交流波、正弦波和方波的刺激。此外，與放大器設計工具一樣，WEBENCH® 可以讓濾波更加簡單。

加快客戶產品上市進程

Jeff Perry較后表示，使用電源和模擬IC的應用無處不在，WEBENCH®工具使選擇、設計、優化、分析并導出您的設計簡單容易。僅需幾個步驟就能完成照明、傳感器、放大器、濾波器、計時器和電源的電路，可節省設計時間并避免錯誤，加快產品上市進程。

除了單電路設計工具——WEBENCH® Power Designer、WEBENCH LED Designer、WEBENCH Sensor和Sensor AFE Designer，以及WEBENCH Filter Designer，對于高級用戶，TI還提供旨在進一步分析和調優設計以適合客戶要求選項的高級設計工具，包括WEBENCH® Power Architect、WEBENCH LED Architect、WEBENCH Clock Architect等有助于創建復雜設計的高級、專家支持工具。
