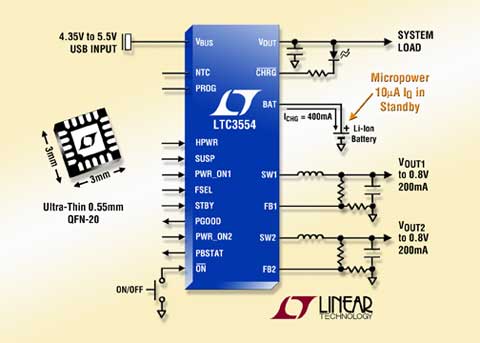

2009 年 6 月 4 日 － 北京 － 凌力爾特公司 (Linear Technology Corporation) 推出微功率多功能電源管理集成電路 (PMIC) 解決方案 LTC3554，該器件面向基于便攜式鋰離子/聚合物電池的應用。在一個超薄 (0.55mm) 3mm x 3mm QFN 封裝中，LTC3554 集成了一個 USB 兼容的線性電源通路 (PowerPath^TM) 管理器、一個獨立電池充電器、兩個高效率同步降壓型穩壓器和按鈕控制。在所有輸出都接通時，引腳可選的備用模式將電池漏電流降至僅為 10uA。LTC3554 非常適用于低功率便攜式設備應用，包括個人導航設備 (PND)、媒體播放器以及手持式醫療和工業設備。

LTC3554 帶有自動負載優先處理功能的電源通路管理器無縫地管理多個輸入電源之間的轉換，以向負載供電，同時從 USB 端口或 5V 交流適配器電源提供高達 400mA 的電池充電電流。輸入電流限制是引腳可選和內部設置的 (無需外部電阻器)。LTC3554 與高達 5.5V (絕對較大瞬態值為 7V 以增強堅固性) 的輸入兼容。該器件的“即時接通”工作甚至在電池完全放電時也確保系統負載供電。自主工作簡化了設計，無需外部微處理器實現充電終止。當輸入電流受限或不可用時，內部 240mΩ 理想二極管為負載提供一個低損耗電源通路。該器件帶有 NTC 功能，以實現溫度合格的充電。

LTC3554 兩個集成的同步降壓型穩壓器提供 100% 占空比工作，每個能提供 200mA 輸出電流，具有低至 0.8V 的可調輸出電壓。就靈活性而言，這兩個穩壓器可以獨立地啟動和禁止。振蕩器頻率和對應專利的轉換率電路是引腳可選的 (1.125MHz 或 2.25MHz)，從而允許應用電路動態地對效率和 EMI 性能作出權衡。高開關頻率還允許使用高度不到 1mm 的纖巧低成本電容器和電感器。內部低 R_DS(ON) 開關實現高達 93% 的效率，進一步較大限度地延長電池運行時間。此外，突發模式 (Burst Mode^®) 工作以每穩壓器僅為 25uA 的靜態電流 (停機時 <1uA) 優化輕負載時的效率。此外，這兩個穩壓器用陶瓷輸出電容器可穩定，實現了非常低的輸出電壓紋波。集成的按鈕控制器提供降壓型穩壓器排序并進入超低電流 (<1uA) 硬復位 (Hard Reset) 狀態的途徑，從而延長了電池運行時間。

LTC3554 采用超低扁平 (0.55mm) 3mm x 3mm UTQFN-20 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 2.35 美元。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LTC3554

·        完整的多功能 PMIC：線性電源管理器、鋰離子/聚合物電池充電器、兩個同步降壓型穩壓器、按鈕控制

·        超低靜態電流：在所有輸出都接通的備用模式時為 10uA (典型值)

·        耐熱增強型、扁平 (0.55mm) 20 引線 3mm x 3mm UTQFN 封裝

電源管理器和電池充電器

·        充電電流從 USB 或 5V 交流適配器輸入可編程至高達 400mA，并具有熱限制

·        在輸入電源之間無縫轉換：鋰離子/聚合物電池和 USB 或 5V 交流適配器

·        240mΩ 內部理想二極管提供從電池到負載的低損耗電源通路

·        獨立自主工作

·        在電池已放電時即時接通工作

DC/DC 轉換器

·        兩個具突發模式工作的高效率同步降壓型穩壓器

·        降壓型穩壓器可調輸出電壓范圍：0.8V 至 V_BAT

·        降壓型穩壓器輸出電流：200mA、200mA
