NI PXI結合FPGA實現較佳WLAN測量，支持802.11ac

2012年09月24日13:59:19 本網站我要評論(2)字號：T | T | T

概述

在下一代無線局域網白皮書中已經討論了較新的802.11標準存在的一些問題。眾所周知，測試工程師都想盡快找到測試該標準的測試設備。大多數測試工程師發現使用較佳性能的昂貴盒式儀器的傳統方法已經無法適用于該情況。出現該問題的原因十分簡單：測試工程師急需各種資源，主要包括時間、預算和空間。當前測試工程師已通過各種新技術來縮減預算并減小空間，以及加快測試和開發時間。NI提供的用戶可編程FPGA儀器可幫助測試工程師解決這些問題。本文章主要討論通過現場可編程門陣列(FPGA) 針對802.11ac進行測試的優勢。

WLAN測量入門指南

NI PXIe-5644R是業界首臺矢量信號收發儀(VST)。該VST的特點是高達80MHz的實時帶寬以及較高至6 GHz的中心頻率。該儀器同時包括可編程FPGA，可用于提高測試速度或?qū)崿F(xiàn)各種實時算法，如快速傅立葉變換(FFT)、功率控制以及調制或解調等。完整的WLAN測試儀器的寬度為三個PXI Express插槽，并包括可用于待測設備(DUT)控制類型應用的數字I/O端口。

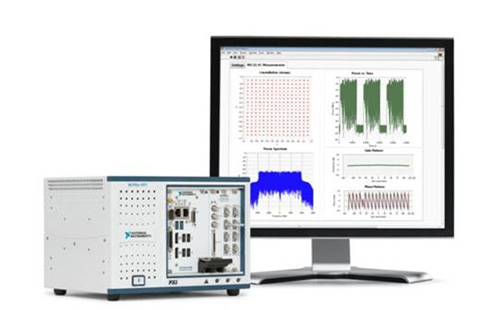

圖1. NI PXIe-5644R是用于WLAN測量的較佳選擇，可編程FPGA允許用戶根據需要自定制儀器。

軟面板

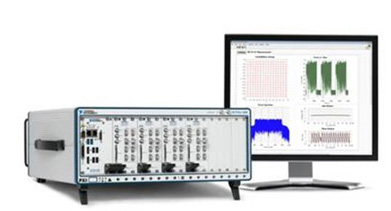

NI WLAN分析工具包提供的軟面板可通過NI PXIe-5644R使用快速生成或采集功能。該分析軟面板可用于調制或頻譜測量。通過軟面板和多達4臺NI PXIe-5644R也可獲得4x4 MIMO配置。

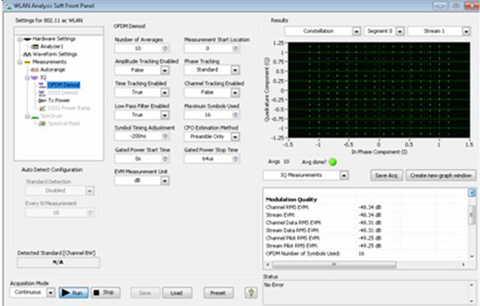

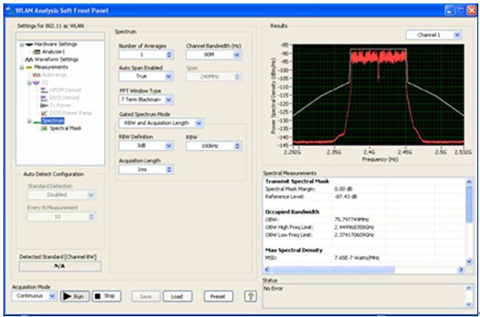

圖2. 利用NI WLAN分析工具包可方便地使用NI PXIe-5644R進行測量。

圖3. 利用NI WLAN生成工具包可生成80 MHz帶寬的802.11ac信號。

802.11ac可支持5 GHz波段并強制包括20、40和80 MHz帶寬。支持160 MHz當前為可選項。可選項還包括非連續80+80 MHz TX和RX帶寬。

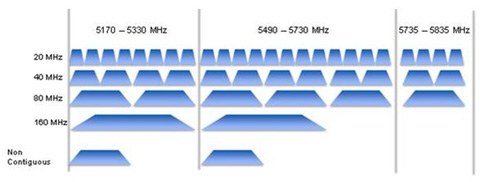

圖4.802.11ac波段分配

IEEE草案要求802.11ac標準可向后兼容802.11a和802.11n的5 GHz波段，以便允許同時存在不同標準。部分其它強制規范包括：80 MHz帶寬、256-QAM調制、高達8條空間流、多用戶多輸入和多輸出(MIMO)。

當使用較大帶寬160 MHz、8x8 MIMO配置、256-QAM和短保護間隔時，802.11ac理論上可獲得較大6.93 Gbit/s。當使用80 MHz帶寬、4 tx通道以及256-QAM調制時，平均數據率為1.56 Gbit/s。

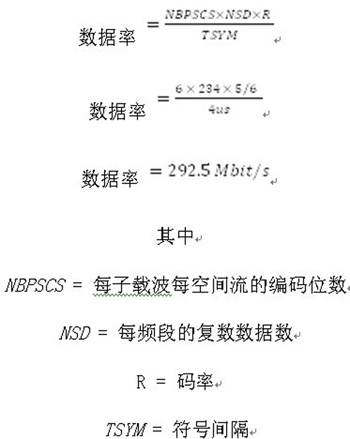

以下步驟可用于計算下列配置的數據率：80 MHz帶寬、帶800 ns保護間隔的64-QAM信號以及一條空間流。基本上有234數據載波（242—8導頻）。符號率計算方式如下：256/80 MHz + 800 ns (GI)。將數值代入數據率公式可得：
