一、概述

隨著軌道交通的發展，大量的高鐵、地鐵、城鐵穿梭在各個城市之間和城市之中，為廣大乘客提供了快速、便捷、大容量的交通工具。隨著無線網絡時代的發展，對軌道交通也提出了更高的要求，需要專門的車載無線網絡多媒體服務器來滿足乘客乘車需求。

二、系統描述

軌道交通車載無線服務系統是針對城市軌道交通運營特點開發的滿足乘客在乘車過程中的無線網絡服務需求的專用系統，可為城市軌道交通提供大容量、穩定、可靠的多媒體視頻點播、高速無線上網服務。乘客通過手機、平板電腦、筆記本電腦連入車載無線多媒體系統，瀏覽、點播海量視頻和實時獲取車速、到站信息、車輛位置等行車信息，也可通過無線數據通道實現寬帶上網服務。

車載無線多媒體服務系統同時能夠為車載視頻監控系統及車載乘客信息系統在控制中心與運營列車之間建立實時的無線數據傳輸通道。車載CCTV系統通過車載無線多媒體服務無線傳輸上傳數據通道，將采集的列車車廂內乘客乘車視頻信息實時上傳到控制中心；車載PIS系統既可以通過車載無線多媒體系統獲取海量視頻信息，也可通過無線下傳數據通道獲取實時數據，在車載LCD顯示屏上進行實時播放。

三、系統需求

        符合EN50155軌道交通標準要求，能適應電磁干擾強烈環境下運行的工業級設備

        滿足列車之間五類線長距離的傳輸要求

        在長期震動的環境下設備的穩定運行

        支持大容量數據的無阻塞傳送

四、應用框圖

圖 1 軌道交通車載無線多媒體服務網絡

五、產品方案

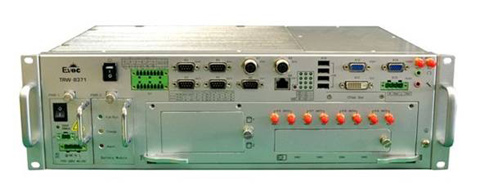

圖 2 TRW-8371車載無線網關服務器

TRW-8371是研祥智能科技股份有限公司推出的新一代列車無線網關服務期應用。TRW-8371具有多達5路無線網絡接入功能，支持3G、4G LTE、WiFi等無線協議。經過測試，WiFi接入達到160Mb以上的有效帶寬，可搭建滿足200-300人接入的WiFi熱點。較大4路3G/4G無線寬帶接入，可以實現TD-SCDMA、WCDMA、CDMA2000、LTE等不同網絡協議，更可通過軟件路由實現無線鏈路的負載均衡，為乘客提供大容量帶寬。內置的高性能處理器，可滿足上百人的高清、標清視頻點播需要。

六、TRW-8371產品優勢特點

        Intel@ i5 2515E 2.5GHz，4GB DDRⅢ

        2*M12 10/100Mb 網絡，1*RJ45 10/100/1000 Mb網絡

        SSD or HDD可選

        DC110V鐵路車輛專用電源

        可選電池備份

        802.11n無線網卡，3G/4G無線模塊可選
