本文檔用于和利時Hollyview組態軟件通過AT_GPRSGetWay工具和LE5404GPRS擴展模塊讀寫LE系列PLC主控的各種寄存器的數據; 同時也可用于其他組態軟件（無需具備LE5404GPRS驅動）和LE系列主控的無線通訊。



測試條件

1、和利時LE系列主控一臺+LE5404GPRS擴展模塊一個，移動手機卡一個。

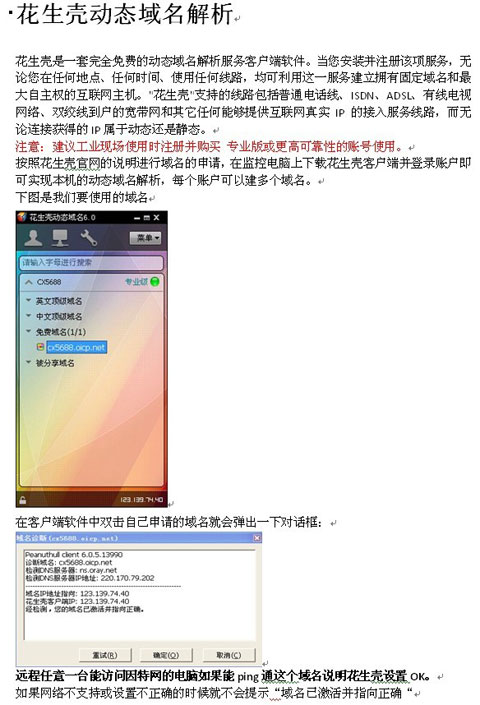

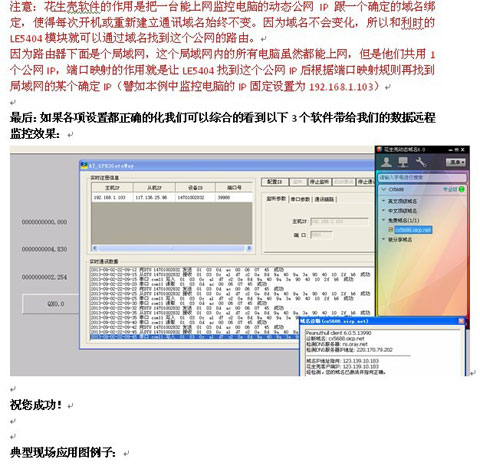

2、專業版（測試時也可以用免費版的）花生殼賬戶一個。本例中域名為：cx5688.oicp.net

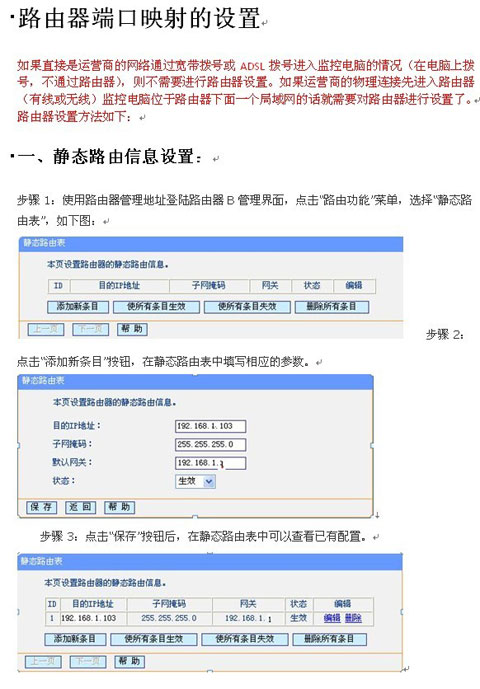

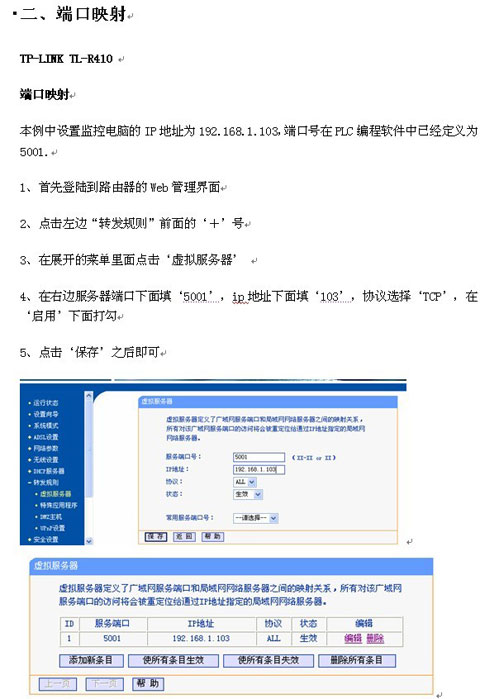

3、路由器一個（如果您是運營商物理連接直接到監控電腦，由監控電腦進行寬帶或ADSL撥號的話可省略路由器的設置）



本例中路由器撥號成功，且信息如下：

路由器信息：

MAC 地址： 54-E6-FC-2D-39-79

IP地址： 123.139.74.40 PPPoE

子網掩碼： 255.255.255.255

網關： 123.139.74.40

DNS 服務器： 124.89.1.129 , 221.11.1.68

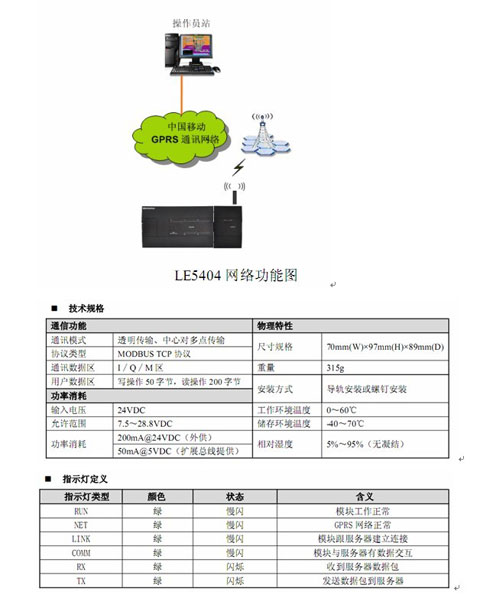

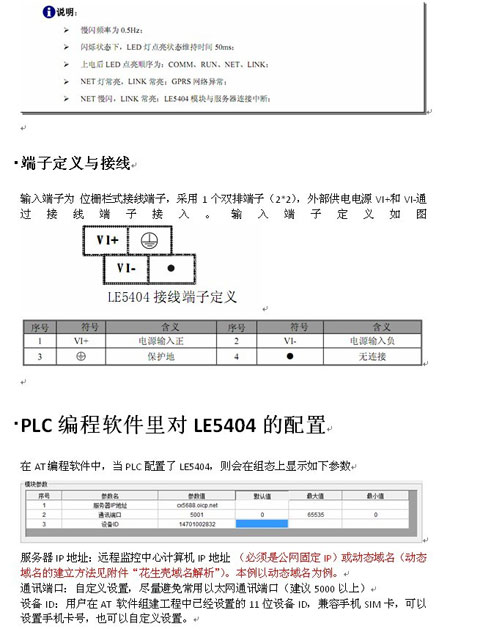

LE5404簡介

LE5404是LE系列PLC的擴展模塊，通過GPRS無線網絡實現與Internet的對接，完成數據遠程交互功能。

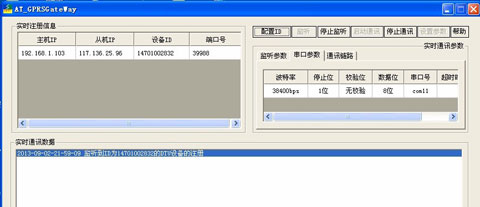

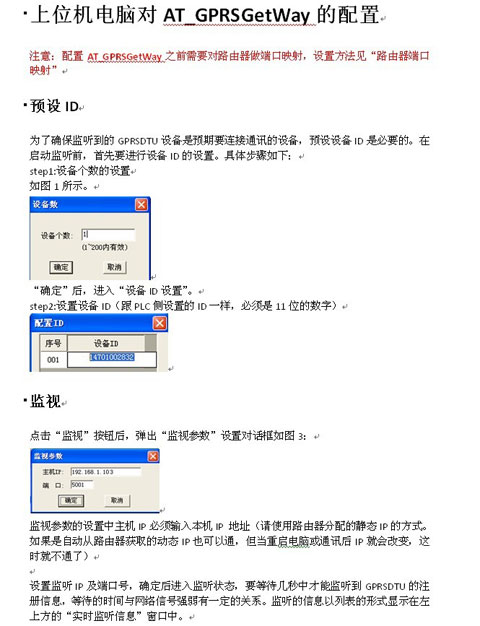

若不停止監聽，則一直會保持對遠程GPRS DTU模塊的監聽，并會實時刷新“實時監聽信息”窗口。

注意：

1）監聽I(yíng)P設置為本機IP，若本機IP為靜態IP即公網IP，否則要使用無線網卡，并使用無線網卡申請的IP作為監聽I(yíng)P。由于無線網卡受到信號強弱的影響等會導致通訊不穩定，因此不建議使用無線網卡。

2）端口號建議設為5001。

3）監聽是第一步，監聽到GPRS DTU的注冊信息后才能進行后續操作。

4）監聽I(yíng)P及端口號的設置要與下裝到待監聽的GPRS DTU中的服務器IP和端口號一致。

5）進入監聽后，監聽到DTU設備的注冊信息需要耐心等待幾分鐘，停止監聽同樣要耐心等待。

通訊鏈路：一條監聽到的GPRS DTU的注冊信息：主機IP、從機IP、設備ID和對應設置的從站號與串口號，我們稱之為一條通訊鏈路，以后若無特殊說明，通訊鏈路的含義均是如此。

主機IP：監聽I(yíng)P。

從機IP：GPRS DTU的IP。

設備ID：GPRS DTU的設備標識，唯一即不同的GPRS DTU設備，設備ID不同。

參數設置

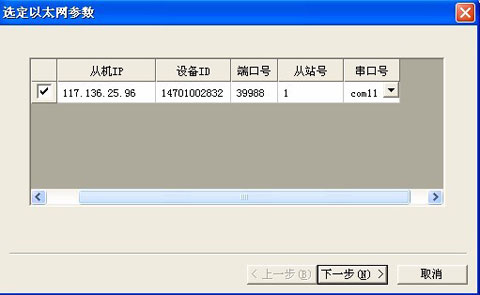

監聽到DTU的注冊信息后，點擊“設置參數”，彈出對話框如圖6所示。

注意：在“選定以太網參數信息”屬性頁中，勾選要連接通訊的通訊鏈路并設置從站號及串口號（串口號只能使用COM11-42的32個串口，每個串口可以對應不超過8個設備從站）。從站號及串口號的設置要與組態軟件中的設置一致。

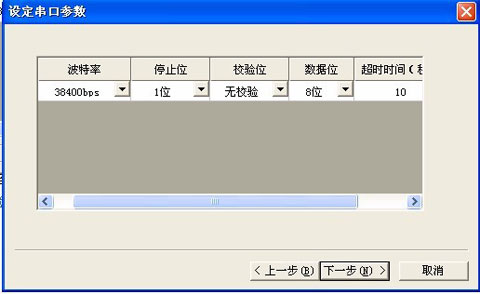

單擊“下一步”，進入“設置串口參數”屬性頁中設置串口參數。

在“設置串口參數”屬性頁中，設置串口的通訊參數，波特率、數據位、停止位、校驗位以及超時時間等。串口物理參數的設置要和上位機組態軟件保持一致。

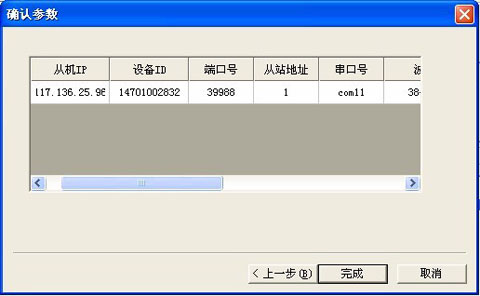

通訊參數的確認：

連接通訊

在設定好通訊參數后，點擊“啟動通訊”，進入通訊狀態或通訊等待狀態

注意：點擊“啟動通訊”后要立即轉到組態軟件，進入運行系統打開要監視的畫面，或者先啟動組態軟件，進入運行系統打開要監視的畫面，再轉到AT_GPRSGateWay，點擊“啟動通訊”進入通訊狀態。這個過程中，可能要花費幾秒鐘的時間，以致進入通訊等待狀態，直到檢測到串口有數據時才進入通訊狀態或者串口讀取數據超時。停止通訊可能需要耐心等待幾分鐘。

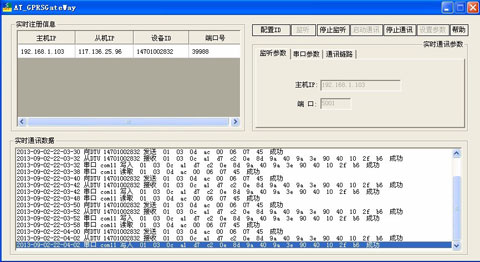

進入通訊狀態后，在“實時通訊信息”窗口中會實時輸出通訊數據信息。信息輸出格式如下：

時間+串口（以太網）+串口號（GPRS DTU 的IP）+讀取（寫入）+數據+成功（失敗）。

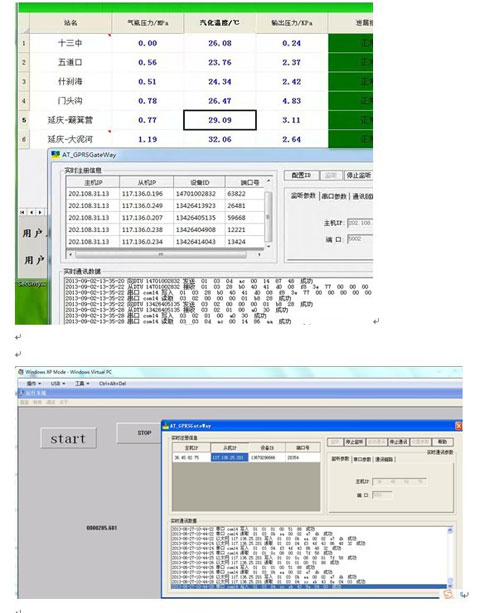

“啟動通訊”之前較好組態好上位機程序（見“組態軟件配置章節”），這樣進入上位機運行環境，當啟動通訊成功后上位機畫面就可以顯示遠程PLC的數據了。

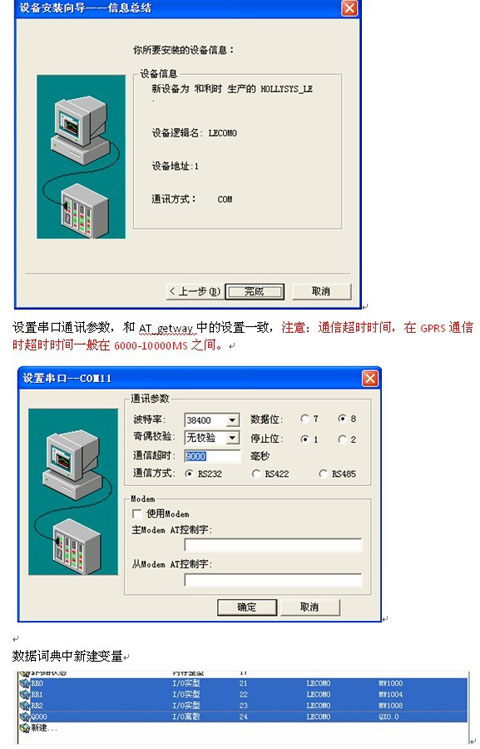

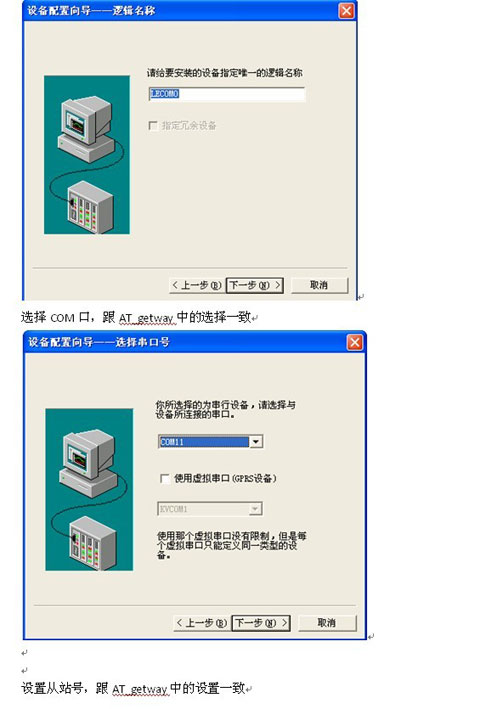

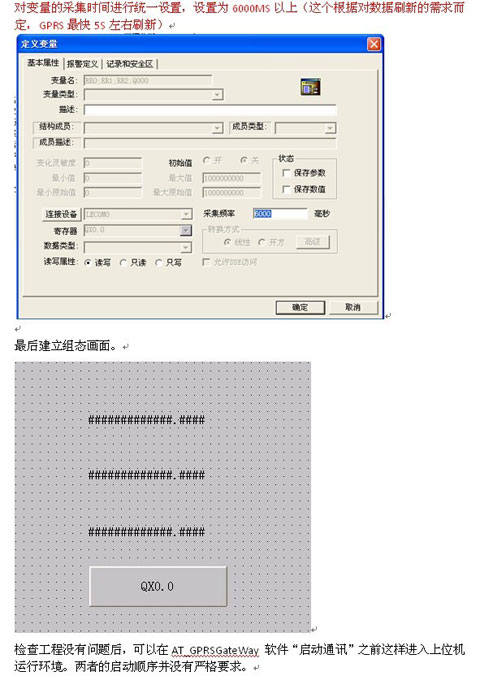

組態軟件配置

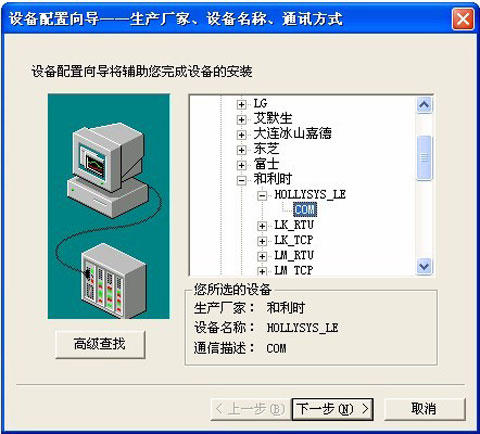

新建工程后，添加和利時LE設備（沒有LE驅動的朋友可以咨詢當?shù)丶夹g(shù)支持）。
