二、Quick charger 2.0快充測試需求

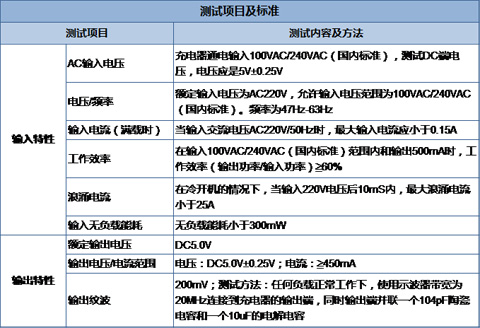

對于充電器，行業有著標準的測試規范，通常包含輸入特性，輸出特性及保護性能等電氣測試驗證項，快充V2.0同樣需要驗證如上的指標。

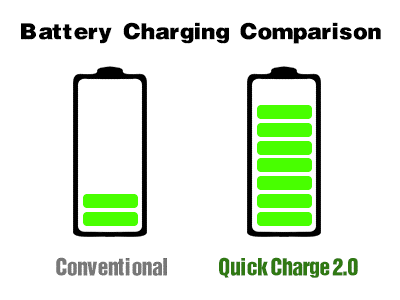

而不同點在于，新型的快充V2.0可以提供5V,9V,12V三種輸出電壓。那么使用何種輸出電壓，則需要充電器和手機之間存在一種機制。手機需要能夠識別電源適配器是否支持快充模式，其次還需要在手機授權快充的條件下，動態的調整輸出電壓為9V或者12V，以達到快速充電的目的。

如此可見，針對新型快充V2.0的測試系統，需具備兩大功能特性：（1）完整的驗證Quick charger2.0的電氣性能  （2）對于接入測試系統的charger能夠自動識別是否支持快充 （3）具備模擬Quick charger2.0的協議功能，調整快充的具體輸出電壓值，使設備的電池獲得更大的功率輸入。

（三） 艾德克斯ITS9500針對Quick Charger2.0提供完美的系統解決方案

艾德克斯基于ITS9500的電源測試系統平臺，搭載Quick Charger2.0的測試項目，可完美實現對于Quick Charger2.0一體化全方位的自動化測試。系統更兼容Quick Charger2.0的協議，可發送指令動態調整快充2.0的輸出電壓值（5V,9V,12V），并驗證不同輸出電壓下的電氣性能。

ITS9500電源測試系統具有如下優勢：

ITS9500電源測試系統具有如下優勢：

1.      模塊化設計，超小體積，便于維護，為系統的架構提供了較大的彈性與可擴展性。

2.      內建超過40組測試項，可實現Quick Charger電氣性能的全面驗證

3.      兼容Quick Charger2.0的協議，可調整Quick Charger輸出電壓

4.      測試界面簡易，用戶無需任何語言編程基礎

5.      完善的報表分析功能，并可添加公司logo

6.      多層次管理權限設定功能

7.      完善的保護功能，保證系統的可靠性

 8、提供配套的測試治具，簡化操作

針對產線批量的快充測試，ITS9500測試系統為用戶提供配套的測試治具IT-E181和IT-E182（可選）。通過治具的轉接，可以極大簡化接線方式，提高產線的測試效率為傳統的2倍。

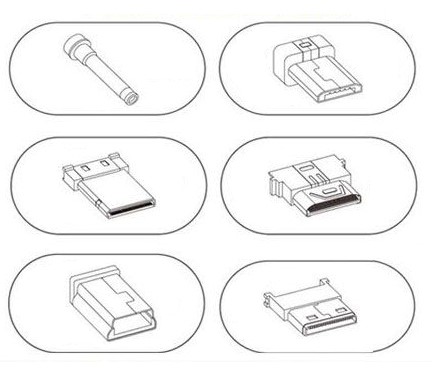

傳統的一套測試系統，在沒有治具的情況下，需要手動逐一的更換待測物，并重新接線，操作繁瑣，效率低。而若配合ITECH的測試治具IT-E181。其面板提供各種類型的手機充電接口，如miniUSB公口（A型插頭），miniUSB公口（B型插頭）等等，用戶只需插入快充即可，操作簡單，節約時間。

如下以測試8個待測產品為例，假設在不考慮接線繁瑣的條件下，用戶需要手動更換8次。假設更換一個的時間為5s，則完成8個待測物的測試耗時40s。而若使用IT-E181的治具，用戶可以一次性接入4個充電器，則耗時是20s。在進行前四個待測產品的測試過程中，可以利用這段時間接入另外4個充電器，則節約了20s。因此單次一組8個待測物測試節約20s，效率提高一倍，那一天測試N組8個待測物，則生產量就發生質的變化，創造更多的效益。
