作者：Scot Lester，德州儀器 (TI) 便攜式電源 DC/DC 應用部

摘要：新型高功率白光LED體積小巧、輸出光譜范圍廣、易于控制，被各廠商用于在室內、陰天或早晚光線較弱條件下作為相機閃光燈或電影照明燈。TI 推出的 TPS61058 和 TPS61059 均為同步升壓轉換器，可用于驅動閃光燈或電影照明應用中的大電流 LED。

智能電話、手機以及 PDA 廠商都在其產品中使用數碼相機技術，使這些產品在擁有基本功能的同時還可當作相機使用。這些設備大都采用了百萬象素的 CCD 攝像頭，但在室內、陰天或早晚光線較弱的條件下拍攝效果通常較差。為了提供在光線較弱的條件下的閃光功能，各個廠商紛紛開始采用新型高功率白光 LED。這些 LED 體積小巧、輸出光譜覆蓋范圍廣且易于控制。氙氣放電管閃光需要數百伏的電壓，而 LED 的工作電壓要遠遠低于氙氣放電管閃光的工作電壓。另外，白光 LED 可一直處于開啟狀態來為數碼幻燈片放映提供不間斷照明。

使用白光 LED 的一個難題在于如何使用輸入電壓寬泛的電池為其供電。白光 LED 的正向電壓范圍介于 3.2V～4.8V 之間，這一范圍恰好處于大多數電池輸入電壓范圍的中間位置，也就是說轉換器應該具有升壓或降壓能力，以保持 LED具有合適的正向電壓。

TI 推出的 TPS61058 和 TPS61059 均為同步升壓轉換器，可用于驅動閃光燈或電影照明應用中的大電流 LED。在使用 3.3 V 電源的情況下，TPS61058 可提供高達 500mA 的 LED 電流，而 TPS61058 則可提供高達 800mA 的 LED 電流。TPS6105x 升壓轉換器系列的特殊降壓模式可在輸入電壓高于 LED 正向電壓情況下降低輸入電壓。因此，TPS61058/9 可以升高或降低輸入電壓，從而可以利用寬泛的輸入電壓范圍來驅動各種 LED。圖 1 所示的電路中，經過配置的 TPS61059 可在 2.7V～5.5V 輸入電池電壓范圍內為 LED 閃光燈提供 700 mA 的電流，或為電影照明提供 200 mA 的電流。兩個數字輸入端可用于選擇 LED 的工作模式：關閉模式、閃光燈模式或者是電影照明模式。TPS6105x 提供的閃光、電影照明以及軟啟動電流均由外部電阻網絡進行編程，從而支持TPS6105x 驅動各種高功率白光 LED 。

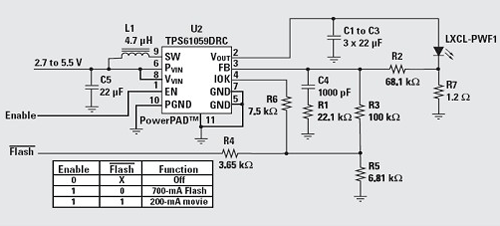

圖 1 用作 700 mA LED 閃光或 200 mA LED 電影照明的 TPS61059

TPS6105x 在電影照明模式時可實現高達 93% 的效率，而在高電流閃光模式下可實現高達 81% 的效率（參見圖 2）。在關閉期間，該器件將 LED 與輸入電源完全斷開以防止電池漏電，同時消耗的靜態電流不到 100nA。

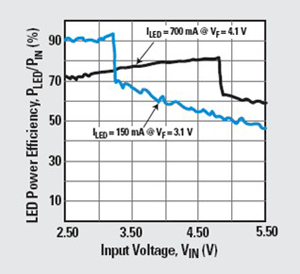

圖 2 TPS61059 LED 電源效率與輸入電壓的關系曲線

其他 IC 保護功能還包括軟啟動、熱關斷、開路和短路 LED 保護以及為了在噪聲敏感型應用中實現低 EMI 運行的集成抗振鈴電源開關。所有這些功能均被封裝在 10 引腳 QFN 封裝中，解決方案總體積還不到 80 mm2。

參考文獻

1、《具有降壓模式的同步升壓轉換器高功率白光 LED 驅動器 TPS61058/9 產品說明書》（ http://focus.ti.com.cn/cn/lit/ds/symlink/tps61059.pdf ）
