LED 的M16/AR111 射燈作為替換型燈具，其驅動電源設計除了要滿足高效、可靠、經濟的要求外，還要兼容原有MR16/AR111 鹵素?zé)艄╇娂軜?gòu)中的電子變壓器。本文首先從電子變壓器的工作機理出發，闡述了電子變壓器兼容性問題的由來，并結合TI 公司的新一代MR16/AR111 LED 射燈專用驅動芯片TPS92560，給出了驅動電源的設計注意事項，較后給出樣機的實驗數據。



1. 引言



MR16/AR111 射燈由于可自由變換照射角度且體積小巧，既可作為整體照明起主導作用，又可作為局部照明用來制造效果和點綴氣氛。故在商業照明和家居照明中得到了廣泛的使用。LED 的MR16/AR111 射燈與原先的鹵素?zé)粝啾�，具有�?jié)能、壽命長、顏色豐富、發熱量低等優點，近年來成為L(zhǎng)ED 燈泡替換工程的熱點。作為一種替換性燈泡，必須要兼容原有鹵素?zé)艄╇娂軜?gòu)中的電子變壓器。而市面上的電子變壓器品牌型號又極其繁多，這就要求一個出色的MR16/AR11 LED 射燈驅動電源方案必須能夠完美兼容足夠多品牌型號的電子變壓器。



2. 電子變壓器原理與LED 驅動電源拓?fù)浼軜?gòu)分析

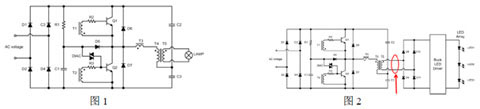

電子變壓器是一種小型的變頻器，可以把市電的110V 或220V 交流電壓變換成12V 交流電壓。具有體積小、重量輕、價格低等優點。圖1 是某型電子變壓器的電路圖。二極管D1~D4 構成了整流橋，把市電變成直流電，三極管Q1、Q2 與電容C2、C3 組成了半橋式變換器，耦合繞組T1、T2、T3 為自激驅動變壓器。電阻R1、電容C1 和雙向觸發二極管DIAC 構成了啟動觸發電路。AC 正半波時，經過R1、C1 的延時，Q2 導通。電流由C2、C3 的中點經過繞組T4、T3、Q2 形成回路。此時T3 繞組上感應左負右正電壓，T1 繞組感應上正下負電壓，T2 繞組感應上負下正電壓。這給Q1 的開通與Q2 的關斷創造條件。當Q1 開通后，電流由Q1 經過T3、T4 流到C2 與C3 的中點。Q1、Q2 的開關頻率即為電子變壓器的工作頻率。AC 負半波期間線路的工作原理類似。當電子變壓器負載是鹵素?zé)魰r(shí)，鹵素?zé)羰且环N純阻性負載，自激驅動變壓器繞組有足夠的勵磁電流流過，可以保證Q1、Q2 能夠正常地開關動作。





目前市面上常見MR16/AR111 LED 驅動電源是降壓Buck 架構的（圖2）。由于電子變壓器的輸出是一個工頻交流脈絡電壓，為了保證輸出端LED 電流連續，Buck 驅動電路的整流橋后通常會放一顆大容量的儲能電解電容。這就使得作為負載的LED 燈泡只在工頻周期內極短的時間內從變壓器取電流，而大部分時間是不從電子變壓器取電流的。這樣對前級的電子變壓器而言，保證其內部自激振蕩線路正常工作所需的較小電流在變壓器工頻周期的大部分時間是不能滿足的。我們稱電子變壓器的這種工作狀態為不穩定狀態，輸出LED 燈的閃爍現象與變壓器此工作模態有很大關系。

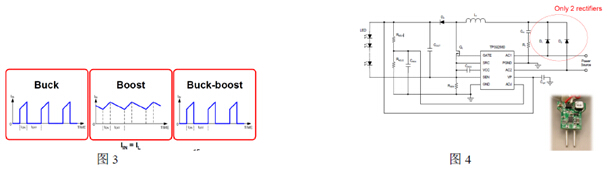

既然降壓拓?fù)浼軜?gòu)的電容性輸入特性會引起電子變壓器的不穩定工作，我們希望一個好的MR16 LED 燈泡應該像鹵素?zé)粢粯�，表現出一個純阻性的負載特性，讓電子變壓器可以穩定連續工作。圖3 分別是Buck、Boost、Buck-Boost 的輸入電流波形。不難發現，只有Boost 的輸入電流為連續的，容易實現接近純阻性的高PF 值。而B(niǎo)uck 與Buck-Boost 的輸入電流在開關管TOFF 期間都會斷續，前面分析我們知道，這段時間內電子變壓器是停止工作的。







3. TPS92560 方案特點及驅動電路設計注意事項



TPS92560產品信息：



www.ti.com.cn/pwr-pss-lpp-tps92560-china009-contrib-pf-cn

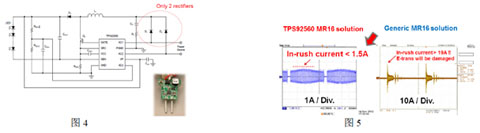

TPS92560 芯片內部集成了兩顆整流用的MOSFET，這樣外部的整流橋僅需要兩顆肖特基二極管，進一步縮小PCB板的空間，且提高了電源的變換效率。同時這兩顆集成的MOSFET 還有助于優化LED 燈的電子變壓器兼容性。因?yàn)檫@兩顆集成的MOSFET 初始狀態被設置成導通ON，當MR16 燈接上變壓器瞬間，這兩顆MOSFET 好比給電子變壓器接上了負載，在MR16 燈沒有被點亮之前，讓電子變壓器更好地起振，于是優化了系統的啟動過程，提高變壓器的兼容性。圖4 為TPS92560 Boost 架構典型應用線路。



TPS92560 通過調制流過Boost 主MOSFET 上的電流來實現對輸入電流的控制。這樣帶來了兩個好處。



第一，輸入inrush 電流被限制的很低，優化了電子變壓器的工作指標，提高了系統的可靠性；



第二，通過對輸入電流的限制，使得系統可以持續從電子變壓器端取電流，更好地滿足電子變壓器自激振蕩的振蕩電流需求，保證在大部分時間內，電子變壓器都在正常穩定工作。圖5 為TPS92560 Boost 線路與傳統Buck 降壓線路輸入電流的對比波形。



如果用戶對流過LED 電流的輸入調整率及精度有更高的需求，TPS92560 只需要增加兩顆TL431 便實現了對LED流過電流的精確調節，見圖6。電阻R7 作為流過LED 電流的采樣電阻，采樣的電壓疊加U2、R3、R4 產生的直流分量后，跟蹤U3 的基準2.5V。這里的U3 功能類似于常見的控制環積分調節器。當LED 燈流過的電流變化時，會引起U3 陰極電流的變化，進而調節TPS92560 的ADJ 腳電壓。實現真正意義上的對LED 電流的閉環調節。



對于功率較大的AR111 燈具，為了優化熱設計需要提高電源的效率，可以旁路內部集成的整流MOSFET, 通過外接肖特基二極管或者M(jìn)OSFET 來對電子變壓器輸出的交流電壓進行整流。需要注意的是，當選用的拓?fù)渲麟娐肥荢EPIC 時，TPS92560 兩只AC 腳不能被懸空。因?yàn)檫@樣芯片內部Vcc電壓將無法建立，導致系統無法啟動。



TPS92560 的AC 腳還可以串聯一顆100~1K 歐姆的電阻連接到電子變壓器的輸出端（圖7 所示），使得電流的大部分流過外接整流橋。



需要注意的是，考慮MR16 應用苛刻的PCB 尺寸要求，TPS92560 的開關頻率建議設置在1M~1.5MHz 之間。這樣MOSFET 的驅動損耗會成為影響變換器效率的重要分量。對于輸出電壓較高的應用架構，假如芯片的VP 按照典型應用線路連接到輸出LED 燈的正端，那么芯片內部產生Vcc的LDO 損耗（Vcc由VP 通過LDO 降壓得到）會較大，芯片本體會變燙，線路變換效率降低。改善效率的方法有：選取較小輸入等效電容的MOSFET，降低開關頻率，或從低電壓處取電供給VP 腳等。





4. 樣機實驗數據

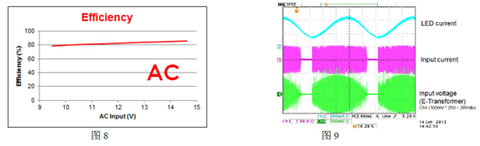

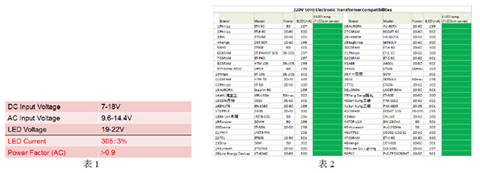

用圖6 線路圖制作了一臺7W 的基于TPS92560 控制芯片的MR16 LED 驅動電源。電氣規格見（表1）。圖8 是AC輸入的電源效率曲線，12V 交流輸入下，變換效率為81%。圖9 分別為輸出LED 燈電流、電子變壓器輸出電流、電子變壓器輸出電壓波形，可以看到在工頻周期的大部分時間內，電子變壓器都在穩定持續工作。表2 是樣機所做的電子變壓器兼容性測試報告，可以完全兼容所列的50 余款各種型號的電子變壓器。且輸出的LED 燈電流精度控制在±3%以內。
