在電子環境中，電磁干擾對電源的工作會產生一定的影響，源效應和負載效應小的電源其穩定性較好，電子工程師在電源設計中應考慮到這些方面。

　　一、 測試項目

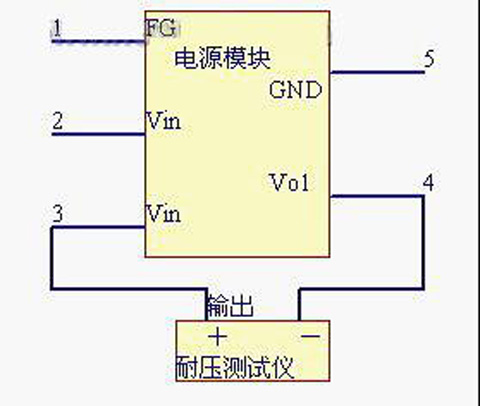

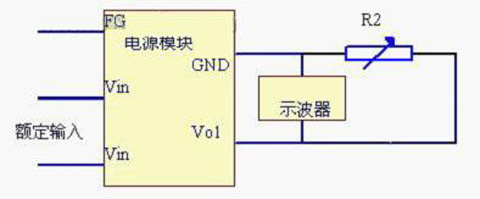

　　需測項目包括開關電源空載輸出、額定負載時電壓和電流輸出、源效應、負載效應、紋波、耐壓和絕緣電阻、短路保護(或過流保護點)。

　　測試參考各開關電源給出的詳細參數說明書進行。

　　對于較重要的或功率在幾十瓦以上的電源，其效率(或內部功率器件的工作溫度)直接決定了它的可靠性、故障率，應予測試;此外尚有多項其他指標應根據不同要求安排測試，例如突加負載輸出電壓的瞬時跌落及其恢復時間、AC/DC 電源的輸入功率因數和波形峰值比、電源的各項EMC 指標以及溫度系數、時間穩定性等。

　　二、測試要求

　　1、測試人員需能正確使用數字萬用表，識別開關電源的管腳圖，能調節功率電源的輸出電壓，具有電相關知識。

　　2、測試儀器要求盡量使用精度高、分辨率高的儀器儀表，根據實際情況，選擇使用儀器。

　　3、一般常規測試是在常溫常壓下測試的，對測試條件有特殊要求的需在要求條件下進行測試(比如有的需要模擬工作現場的環境，如室外、陰雨、暴曬等)。

　　三、測試方法和過程

　　3.1空載輸出電壓

　　將開關電源的輸入電壓調至開關電源的額定電壓，用萬用表測試開關電源的輸出電壓，為了減小誤差，可以多測幾組數據(圖中的電源開關電源表示所檢開關電源)。

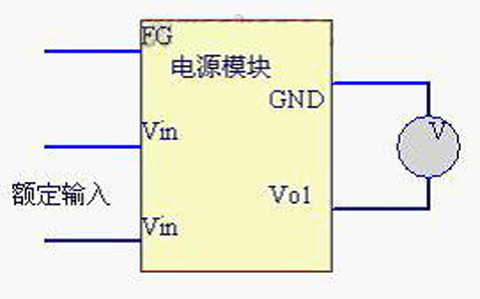

圖1 空載接線原理圖

3.2額定負載下開關電源輸出

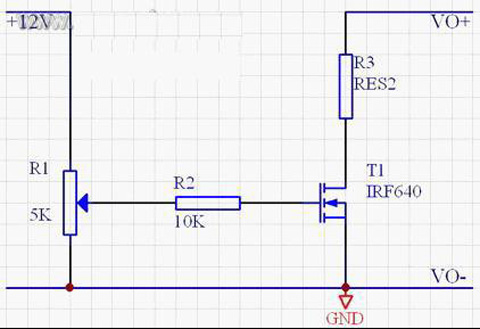

　　這一步測試包括額定輸出電壓和電流的測試，首先要確定開關電源的額定負載，一般選擇電阻作為負載。注意選擇電阻的功率一定要遠大于開關電源的輸出功率，以減小電阻的發熱，還可以加一些散熱措施，如放置排風扇等。

　　額定負載計算公式：

　　R0=U2/P

　　注：式中R0 為額定負載電阻值，U 為標稱輸出電壓值，P 為額定功率。

　　確定了額定負載以后，將開關電源額定輸入電壓接上，接通開關電源的負載回路，在負載回路中串一電流表(為安全計，推薦采用串入精密分流電阻器測其壓降，換算為電流值)，測試回路中的電流，用萬用表電壓檔測試開關電源輸出電壓。并記錄電壓電流值。接線圖如2 所示，圖中R0 為額定負載。

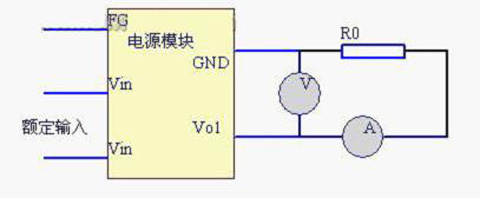

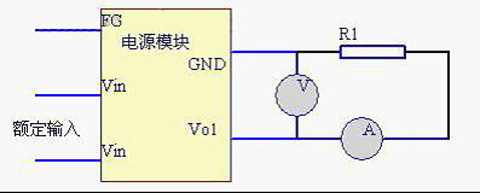

圖2 額定負載接線原理圖

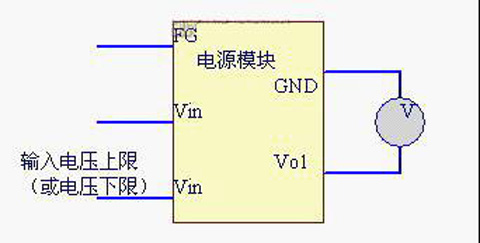

　3.3源效應(即電壓調整率)

　　源效應為在開關電源的輸入電壓范圍內，輸入電壓從低到高變化時，輸出電壓相對于標稱輸出的變化量。

　　將開關電源輸入電壓分別調至范圍的下限和上限，用萬用表測開關電源的輸出電壓并記錄。
