一、 系統概述

嚴重且頻發的自然災害對經濟建設、社會發展，特別是廣大人民群眾的生命財產安全構成了嚴重威脅。中國每年受各類災害影響的人口達4億人次，造成的經濟損失平均高達2000多億元。



鑒于多次災害的經驗教訓，研祥公司與國家相關單位攜手共同開發能夠滿足救災現場監測和遠程指揮調度需求的系統，研祥公司提供一體化的硬件實現方案,幫助我們實現災后更加快速、合理的救災。





二、 系統描述

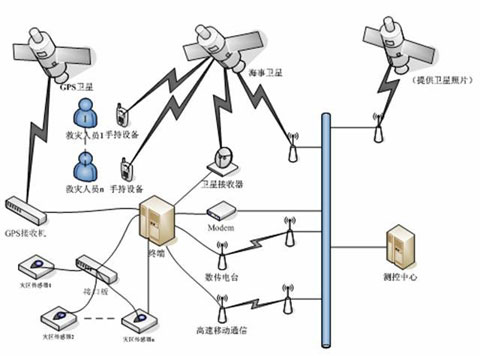

該系統融災情實時監測、動態發布、統一指揮、協同救援4大功能于一體，在救災中，救災指揮中心實時監控現場的災情，及時準確地向救援人員發布災情通報，綜合分析災情的強度和損傷情況，做出合理的救災決策，并合理分配現場救援人員、統一調度救援物資。研祥公司產品作為整個系統里的核心終端服務器部分,起了至關重要的作用；終端提供數據采集,衛星接受,數據顯示等功能。

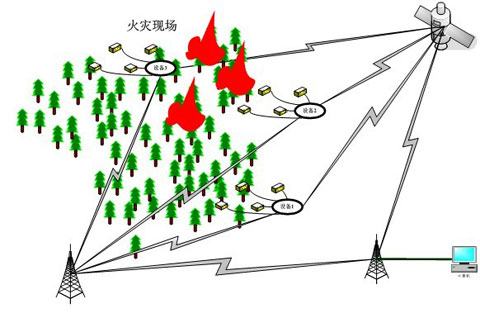

系統在火災救援中的應用示意圖，如圖下所示。手持設備1與設備2之間通過衛星通訊或電臺將災害情況向后方測控中心發送，并且通過研祥終端與終端之間數據也進行交換。較后由后方測控中心統一做出救災計劃，協調各救災資源。







三、 針對災害系統的終端設備要求

作為災害現場的終端系統設備要求如下

 • 終端設備里的主板必須是高性能處理數據,能處理大量的實事災情數據.

 • 足夠的擴展功能,可以連接衛星接受器信號,數字電臺信號等.

 • 終端系統可靠性,穩定性需很強,MTBP 50000小時以上.

 • 具備一定的處理能力，且能滿足無風扇設計需要.



研祥公司歷經多年和國家災害局合作,基于此，研祥公司與INTEL公司合作,隆重推出自主研發制造,具有高集成度、高性能的、低功耗較新的支持IVY Bridge/Sandy Bridge CPU的QM67 Mini-ITX主板EC7-1817LNAR

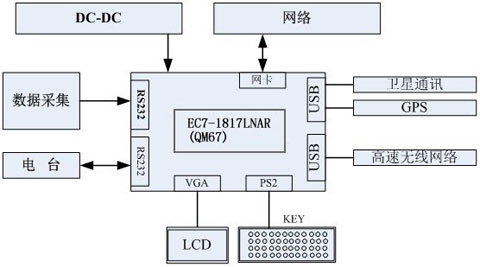

四、 系統框圖







  • 電源部分,為終端提供正常工作的電源。提供+5VDC，-5VDC，-12VDC，+12VDC

  • 數據采集,根據終端的功能要求，傳感器選擇上主要包括用于監測火災的紅外線傳感器和風速傳感器；對數據進行初步的整理，方便系統對傳感器的識別和對輸入信號的分類處理。

  • 電臺,可實現終端與終端，終端與后方測控中心的數據傳輸。與系統板通過RS232接口連接。

 •  顯示與輸入,顯示為終端使用者提供人性化的使用界面和使用指導，提供環境參數的顯示以及警告級別的圖像顯示。輸入設備提供簡單的鍵盤功能，方便使用者操作終端系統。

 •  高速無線網絡、衛星信號接收和網絡,這些設備主要是實現與電臺相同的功能，但是在實際的環境中根據環境所允許的方式來選擇。

  • GPS,實現對終端的定位功能。



五、 產品規格及優勢

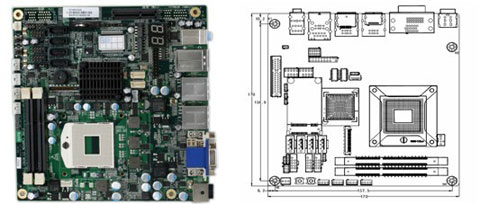

EC7-1817LNAR產品規格

 •   結構標準： Mini-itx

 •   處理器：支持Intel® IVY Bridge/Sandy Bridge CPU.

 •   系統芯片集： INTEL QM67

 •   系統內存：2個DDR3內存插槽，支持DDR3 1066/1333Mhz。

 •   在板視頻：采用INTEL QM67內部集成顯示，支持VGA/HDMI/DVI/Display Port/Embedded Display Port/雙通道（18/24bit）LVDS單顯和組合雙顯功能.

 •   在板LAN: 提供1個10/100/1000Mbps網絡接口，支持喚醒和AMT7.0功能

 •   在板音頻：HDA音效接口，支持MIC-IN，LINE-IN和LINE-OUT

 •   存儲控制器：四個SATA

 •   多I/O接口：十二個USB2.0接口、二個串口

 •    看門狗定時器： 1-255秒或分，255級，看門狗超時中斷或復位系統

 •   擴展總線： 1個PCIeX4 插槽， 1個MINI-PCIe插槽。

 •   電源：單12V電源供電,支持ACPI電源管理，支持S1/S3/S4/S5/Deep SleepS4&S5

 •   外形尺寸：170mm×170mm

 •   工作溫度: 0°C－ 60°C

 •   相對濕度: 5% － 90%,非凝結



EC7-1817LNAR產品特性

 •   和INTEL合作, 全球同步發布較新的QM67平臺芯片組,能支持雙核到四核的高性能CPU,及時快速處理災害現場數據.

 •   支持VGA/HDMI/DVI/Display Port/Embedded Display Port/雙通道（18/24bit）LVDS單顯和組合雙顯功能,更好的對災害現場的圖片進行查詢.

 •   AMT7.0功能,主動遠程管理技術.

 •   4個SATA ，支持RAID0、1、5、10,多I/O接口：十二個USB2.0接口,提供1個Mini PCIe插槽；1個PCIeX4插槽,更多的擴展,方便終端連接更多的外設進行數據采集.
