1.  分布式恒流技術

分布式恒流就是：在各并聯支路點均設立獨立恒流源，從而管理、維持、控制支路與整體線路穩定。分布式恒流設計LED產品，有著非常高的產品穩定性。驅動線路穩定性直接影響產品整體穩定，分布式恒流有著獨有的優勢。

保持支路和整體電流穩定，還要能方便控制管理支路和整體線路工作，這是分布式恒流技術的包含范圍。驅動LED需要恒流，但是電流的大小取決于應用環境，LED照明智能化發展是關鍵，分布式恒流技術充份預留智能化接口。

在分布式LED驅動設計中，驅動回搜、色溫可調、灰度控制都要變得方便。這是分布式恒流技術發展的必要性，隨溫度變化驅動電壓要適當調整，客戶設計因產品而異LED數量不一，支路恒流平衡都需要回授線路完成。LED在迅速替代CCFL作為新一代背光源，但是我們發現顯色性并沒有CCFL好，色溫也不能可調，不是我們不需要LED色溫可調整，關鍵是設計線路不支持色溫可調整。

在LED應用中，灰度也需要很好的表現，灰度控制總是會和亮度混淆，實際上有著本質的區別，灰度控制代表著智能化的水平程度，而亮度在產品中只設定一次，智能化一定離不了灰度等級再現。



分布式恒流技術還有一個特點是，讓AC電源部分繼續采用傳統開關電源，恒壓的供電模式。開關電源技術積累會給LED電源設計創造品質條件，雖然加速老化估算電源壽命是一種辦法，和傳統開關電源長期實戰技術積累還是有些差距！

分布式恒流也有它缺點，開始會增加部分設計成本，產品設計品質與線路設計選擇需要權衡。可能成本增加是短暫的，表面的，應該綜合考量。

2.  分布式恒流源節點設置

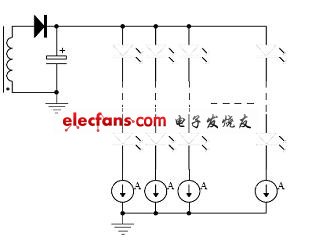

分布式恒流技術就是在需要恒流的節點上串接，低壓差線性恒流驅動器。低壓差很重要，關系到產品驅動效率。做到恒流驅動有很多種，其中低壓差線性恒流就可以實現一切LED應用設計，即穩定又簡單，結合開關電源，有著完美的恒流驅動架構。

恒流源放置點靈活，在所有的并聯支路，不會因支路電流變化影響其它支路工作。都希望挑選LED得到負載阻抗匹配，分布式恒流可以設計變得更完美，要求不是很高也可以免除挑選。  保持各支路和整體線路電流穩定，才能提升燈具產品穩定性。

恒流源放置，在每個并聯支路節點，也可以是整體的恒流點設計，恒流源串接支路中在某一個位置都能起到很好的作用。一般恒流驅動通道數很難與設計匹配，分布式恒流會有著高度的設計靈活性。



在LED照明線路設計中，AC電源需要回授電路，配合輸出LED驅動數量，和驅動效率的合理性。在分布式恒流驅動源中，每一個驅動源都可以直接完成光耦回授任務。

3.  恒流輸出軟件化將開辟，LED應用技術的飛躍

在日常驅動電源設計中，周邊器件累計誤差處理起來很是棘手，結果驅動電源參數離設計初衷相差甚遠。恒流驅動需要電流檢測，通常做法是在支路中串接毫偶電阻獲取回授信息，要達到高的效率，電阻值會越小，過小的毫偶電阻給生產、測試都帶來麻煩，一般的儀器無法驗證到正確值，生產過程會影響到精度，電流值被固定，調整非常不便。

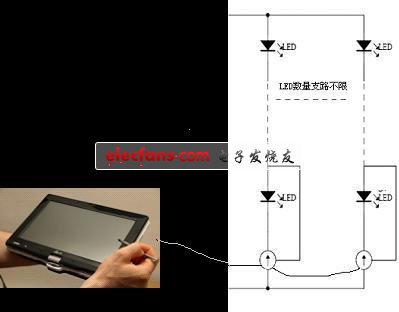

分布式恒流輸出軟件化將開辟，LED應用技術的飛躍，LED恒流技術軟件化，大幅提升LED應用的靈活性。恒流驅動器電流設定軟件化實際上也很簡單，在IC內部設立寄存器，根據實際產品應用存儲的方式設置輸出電流大小，這一切都是軟件化過程，不需要更改線路設計。在銷售器件的同時附贈上微機操作軟件，直觀的數字寫入完成電路電流設定。



驅動線路周邊0器件，這是我們的目標，周邊0器件不會帶來設計器件參數誤差累計，因周邊器件誤差累計而造成的恒流精度回升到0。

4.  驅動優勢

我們將恒流輸出范圍均等的劃分若干等級，每階電流被數字化描述，指定在一定空間內的寄存器，上電驅動IC會讀取對應數字并執行相應電流值。內置E2PROM是首選，任何寄存器都能完成其任務，按照應用需要和工藝允許程度，決定存儲器的類型選擇。

在開發驅動技術的同時，也要同時開發應用軟件，友好的界面支持數字化寫入技術，使得LED驅動電源設計變得更簡單，更智能。

電流階劃分與設計要求有所不同，因長運通公司型號對應市場不同有所區別。分布式恒流內置寄存器后，電流值劃分會彌補工藝上的精度不足，因制造工藝原因輸出電流總是有誤差，因此得到改善。

驅動IC出廠時可以確定輸出電流大小，可根據不同的客戶，提供不同的電流輸出值，免除批量校準過程。對于小客戶來講，通過附贈上微機軟件改寫電流值，是較為方便的方式。還有一種情況，也是客戶經常需要的，比如對產品的亮度要求，允許驅動電流不同，要求產品亮度一致，從而通過產品設計接口解決終端客戶對亮度的要求。在年久后，因LED光衰減或根據現實使用情況，再次確定驅動電流值及用途。

5.  分布式接口

分布式恒流技術需要分布式通訊方式支持，LED智能化要有先進的通訊技術完成。單線數據傳輸，被選定為LED分布式技術通訊方式，采用曼徹斯特編碼，固定速率400Kbps，通訊可靠傳輸距離大于1米，級聯可達1024個恒流源，內置150℃溫度保護，同時提供光耦驅動接口。



在分布式恒流技術中，每一顆獨立的恒流源，都能完成光耦回授。根據恒流源壓差信息，直接驅動光耦，完成電路回授過程。做到周邊設計0器件，電源輸出電壓與負載阻抗匹配，實現恒流源與光源集成。

深圳市長運通光電技術有限公司一直致力于，內置恒流技術與內置控制技術的光源開發設計，采用分布式恒流控制技術，結合先進的制造工藝，推出標稱值系列光源產品24V、36V、48V，從而終端應用變得越來越簡單。

6. AC電源發展方向分析

⑴  原邊反饋電源

用于小功率LED燈具驅動，采用原有原邊反饋充電器開關電源移植而來。這部分AC驅動沒有因LED應用而改變規格，有著諸多的型號供選擇，除體積受限外設計上與開關電源沒有本質區別，借來應用到LED也算合理。

⑵  大功率隔離照明電源

LED全部是采用開關電源而設計，任何公司到目前為止都沒有推出針對LED專用AC驅動器件，隔離設計就是設計開關電源，LED產業熱順道說給LED開發而已，基本可以斷言開關電源就是LED-AC驅動，也是主要的應用方式之一。

⑶  非隔離LED驅動電源

非隔離LED驅動推出較多針對性電源技術，是值得肯定的，是LED電源一個方向。隔離安全主要取決于與外殼爬電間隙設計，并沒有規定LED電源一定要隔離設計，也沒有限制輸出電壓值，關鍵是采用哪種隔離安全，非隔離有驅動效率高等優點，結合結構也能設計出優質、安全、高效的LED產品。

⑷  可控硅調光兼容性電源

特殊應用，數量受限，有過渡性安排。
